系統連系太陽発電学習システム

KENTAC 6596

★小型から大型（約1kW～20kW）まで可能です。

★今後の標準方式です。パソコンによる各種計測が可能です。

★予算にあったシステムをご提案します。

学習項目

（1）日射計による太陽エネルギーの観測

（2）太陽電池による実用化発電システムの学習
（3）太陽光発電システムの効率学習

（4）パソコンによる計測システムの学習

○太陽光発電の利点
地球環境汚染、地球温暖化が深刻な問題として叫ばれている今日、太陽光発電はクリーンエネルギーとして最も注目を集めて
います。化石燃料の使用は炭酸ガス（CO 2 ）を発生します。このCO 2 を全く発生しない太陽エネルギーと風力エネルギーの活用
はエネルギー問題の解決に重要不可欠です。また昨今言われております、原子力エネルギーからの脱却には自然エネルギーの
力を活用した発電システムの活用と普及が必要不可欠です。

仕様例

太陽電池：5.04kW（210W × 24 枚）
インバータ：系統連系インバータ（5.5kW）

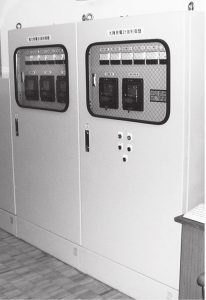

発電計測盤：1 面（w800 × d500 × h1800）
架　　台：3 枚用× 8 台
溶融亜鉛メッキ
コンクリートベース
気象観測：日射計・外気温度・ﾊﾟﾈﾙ温度・風速計・
風向計
各種計測：発電電圧・電流、出力電圧・電流
電力量、各種気象観測
計測システム：パソコン 1 台
12bitA/D 変換ﾎﾞｰﾄﾞ
計測用ｿﾌﾄｳｪｱ（ｿｰｽｺｰﾄﾞ公開）

10kW太陽光発電システム
出　　力： 10.8kW
太陽電池：単結晶シリコン
モジュール： 200W　54枚
インバータ： 5.5kW　2台
