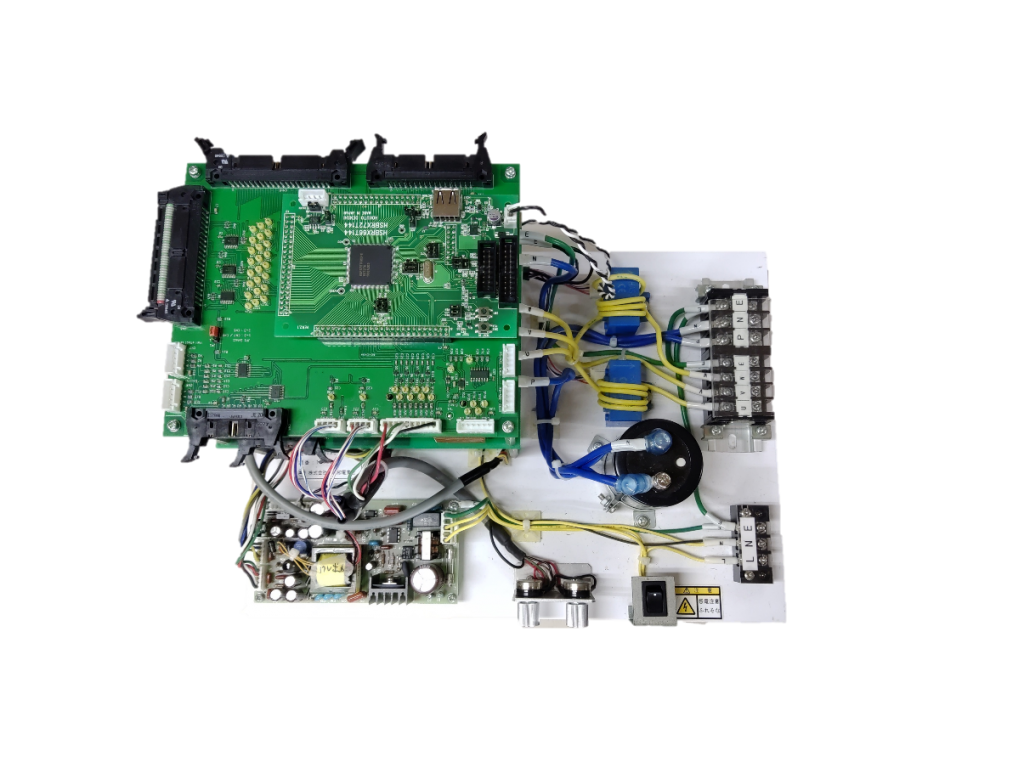

RX72T搭載実習用インバータ

KENTAC H72T-041/C3/VR

特　徴

〇駆動素子としてIPMを使用しているので、過電流、加熱、電圧低下の検知、保護、

エラー信号出力機能が内蔵されています。

〇北斗電子製マイコンボードを使用しているので、マイコンボードだけでプログラミング実習したものを

この高出力実習用インバータに使用できます。

学習項目

○本装置で2.2kW以下の誘導モータ駆動のV/F=一定制御を学習できます。

(V/F=一定のプログラムインストール済み)

○本装置でプログラム変更でホールセンサ並びにエンコーダ付きの2.2kW以下ブラシレスDCモータ、

サーボモータ等の駆動を学習できます。（プログラム及び調整は別途）

○低電圧（例：12V,24V,48V等）からAC200Vまで、幅広い駆動電圧で制御用モータの駆動制御学習ができます。

仕　様

○DC入力：0V～300V（最大）、出力2.2kW以下（最大10Arms）AC入力はオプション

○CPU基板及びI/Oボード基板の仕様

・CPU：RXファミリマイコンRX72T（内部最大200MHz）、HSBRX72T144(北斗電子製)を使用

・I/Oボード：KENTAC13621を使用。パラレル・A/D,D/A等の回路を搭載

○ドライバー基板の仕様

・形式：KENTAC13630

・パワーデバイス：IPMモジュール（仕様下記）

・制御入力：TTLレベル（KENTAC40ピンコネクタ）

・IPM入力：フォトカプラにて絶縁

・最大負荷：3φ,200V,2.2kW以下のモータ

○IPM（6MBP30VAA060-50）の仕様

・IGBT　6個内蔵

・600V、30A電流センス付き15kHz対応のIGBT駆動回路内蔵

・過電流、加熱及び電圧低下の検知、保護、エラー信号出力機能内蔵

○制御用ソフトウェア

・V/F=一定のソフトウェアインストール済み

・周波数可変用ボリューム付き

○その他の仕様

・制御電源：AC100V,50/60Hz（KENTAC3015）

・ファンAC100Vファン付き

・放熱器付き

・電流センサ付き：50A×2個

○寸法：約350(W)×250(D)×170(H)mm　　約3.5㎏

＜オプション＞

○回生回路（過電圧検出・回生抵抗外付け）

○整流部基板（AC入力の場合）

・整流用ダイオード：600Ｖ 30A

・突入防止回路：パワーサーミスタ（12A）

○制御用モータを回す方はご相談ください。オプションで制御ソフトを作成致します。
