ステップアップ回路実習組み立てキット

ステップアップ回路実習組み立てキット

KENTAC　2920

★デジタル式DC/DCコンバータ作成キット

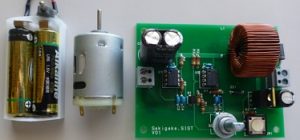

★部品と基板で供給します

学習項目

(1)波形観測（オシロスコープが必要です）

(2)製作実習（半田コテが必要です）

(3)２重層コンデンサの充電

(4)方形波PWMの観測（FETゲート）

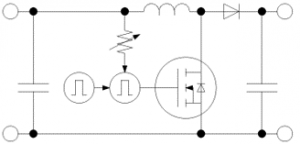

(5)ステップアップ回路の原理学習

(6)ステップアップ後の負荷の変化

仕様

○タイマーIC(555)：２個、トランジスタ  ：１個

○パワーMOSFET：１個、インダクタ（約2A、2mH）：１個

○電気2重層コンデンサ：１個。両面基板：１枚

○2P端子台：２個、付属の抵抗・コンデンサ類：１式

○波形観測Pin：１式、押しボタンスイッチ：１個

○負荷用24Vモータ：１台、1.5V乾電池：２個

○電池ホルダ  １個
