ブラシレスDCモータ永久磁石発電機

KENTAC 2202MG-DB-M

★省エネモータの主役であるブラシレスDCモータの学習ができます。

家電用モータのほとんどがブラシレスDCモータに変わってきているのをご存知でしょうか。

ブラシレスDCモータと言うと、一昔前までパソコンのハードディスク用モータ、フロッピ

ーディスクモータ等が主力でした。

最近ではマイコン、IGBT等の発達のお陰でACサーボモータは言うには及ばず『冷蔵庫』

『洗濯機』『エアコン』等ブラシレスDCモータに変わってきています。

しかし学校教育ではブラシレスDCモータの特性や原理はほとんど学習されていません。

本実験装置は、主要部品としてブラシレスDCモータ(4極永久磁石ロータ、集中巻線ステータ、

ホールセンサ、4極円形磁石)永久磁石フィールドDC発電機、インバータ、直流電圧可変電源等

より構成されています。

学習項目

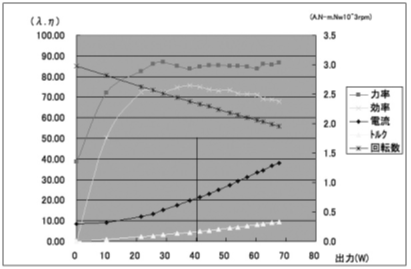

(1)ブラシレスDCモータの無負荷時の特性試験が出来ます。

(2)ブラシレスDCモータの負荷時の特性試験が出来ます。

(3)永久磁石フィールド直流発電機の無負荷特性試験が出来ます。

(4)永久磁石フィールド直流発電機の負荷特性試験が出来ます。

仕　様

〇モータ(4極永久磁石ロータ、6コイル集中巻テータ)

　出力：約50W

　極数：6極集中巻

　センサー：ホール素子×3個

　磁石：ロータ位置確認用4極円形磁石

〇直流発電機

　励磁方式：永久磁石フィールド

　出力：50W

〇ブラシレスDCモータドライバ

　直流電源部：出力　約DC5〜70V、約0〜5A

　スイッチング方式(AC電源と絶縁)

　インバータ部：6素子IPM使用

〇エンコーダー出力パルス：60ppr

〇その他の付属品

　出力電圧計：0〜100V(可動鉄片型)

　出力電流計：0〜5A(可動鉄片型)

　デジタル出力周波数計、回転計

〇電源：AC100V,50/60Hz

〇モータ架台寸法：約600(W)×180(D)×200(H)mm　　約11.1kg

　材質　硬質アルミ

〇インバータ部寸法：約470(W)×450(D)×300(H)mm

〇電源部寸法：約290×240×340(mm)

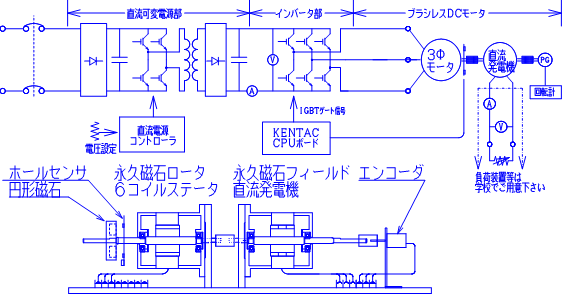

　KENTAC 2202MG-DB-Mのブロック図
